- Linea HS2 16k 1MHz BSI
- The industry’s First 16K TDI with a 1 MHz Line Rate
현존하는 TDI 라인스캔 카메라중
가장 높은 생산성을 제공하는 LineaHS 카메라를 소개합니다.
앤비젼이 제안하는 Teledyne Dalsa의 Linea HS BSI 카메라는 독자적인 센서 제조 기술을 바탕으로
Backside Charging, AR Coating 등의 까다로운 BSI 공정을 정밀하게 구현한 BSI 구조의 고감도 TDI 카메라입니다.
Backside Charging, AR Coating 등의 까다로운 BSI 공정을 정밀하게 구현한 BSI 구조의 고감도 TDI 카메라입니다.

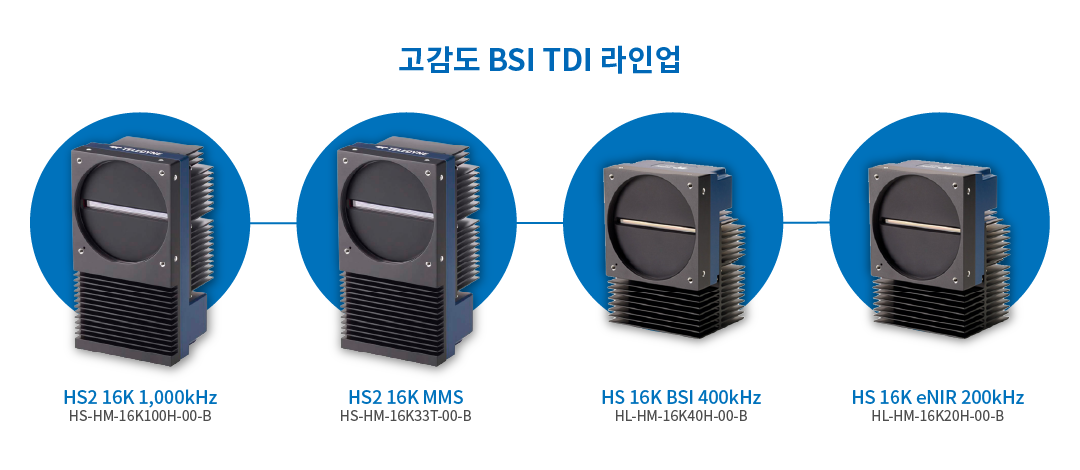

NEW Linea HS2 라인업

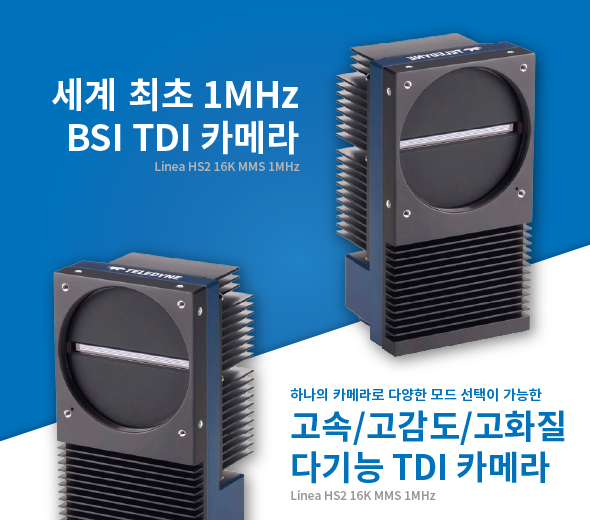

- 세계 최초 1MHz BSI TDI 카메라
- 하나의 카메라로 고속/고감도/고화질 모드
선택가능한 다기능 TDI 카메라

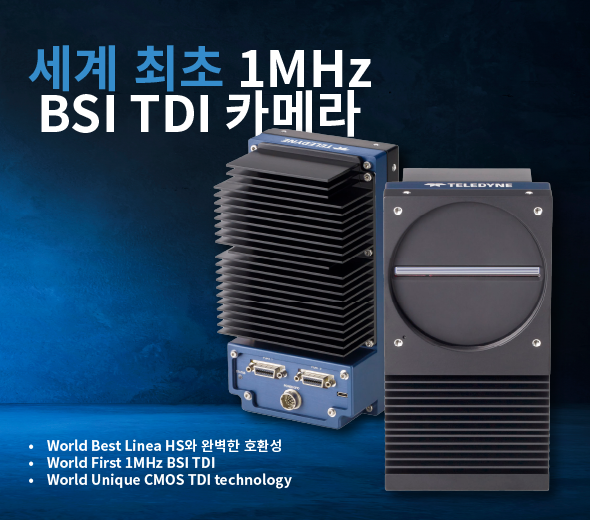

01. World Best Linea HS와 완벽한 호환성
- 5μm pixel pitch
- 16k pixel resolution
- CLHS AOC interface
- 97mm width
02. World First 1MHz BSI TDI
- 세계 최초로 양산하여 현장에 적용되고 있는 1MHz BSI CMOS TDI
03. World Unique CMOS TDI technology
- Dual Channel HDR
- High Full Well Mode
- High Responsivity Mode
- High Speed Mode

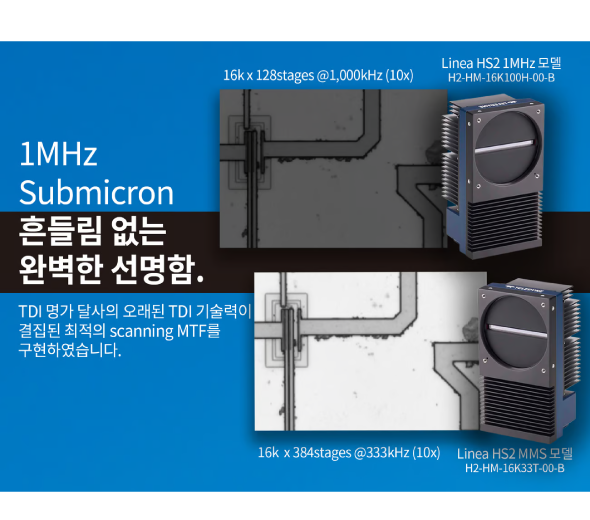

흔들림 없는 완벽한 선명함
TDI명가 달사의 오래된 TDI 기술력이 결집된
최적의 scanning MTF를 구현하였습니다.
최적의 scanning MTF를 구현하였습니다.

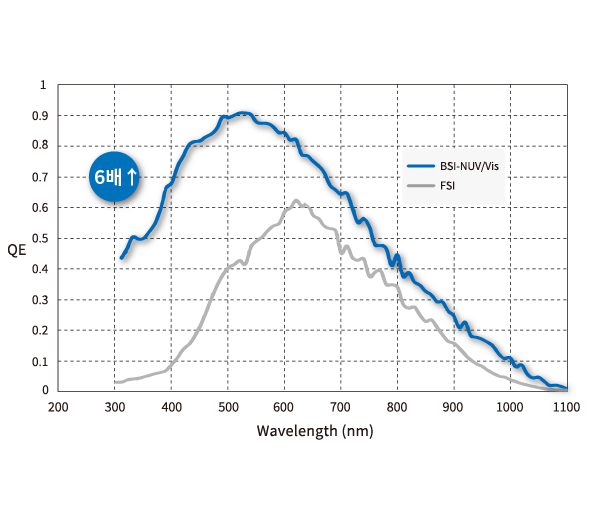

일반 FSI TDI 카메라 대비
6배 이상 높은 감도의 BSI TDI
BSI CMOS TDI 카메라 사용시, 385nm UV 조명에 대하여
일반 CMOS TDI 카메라 대비 평균 6배 이상의 밝은 이미지 획득이
가능합니다.
일반 CMOS TDI 카메라 대비 평균 6배 이상의 밝은 이미지 획득이
가능합니다.
Specifications
| Family | Linea HS |
|---|---|
| Partnumber | H2-HM-16k100H-00-B |
| Number of Pixels | 16384 pixels |
| Number of Lines | 288 |
| Line Rate | 1000 kHz |
| Pixel Size | 5 µm |
| Interface | Dual CameraLink HS CX4 |
| Spectrum | Mono |
| Responsivity | 700+700+175 DN/nJ/cm² |
| Dynamic Range | 65 dB |
| Sensor size(Image Circle) | 81.92 mm |
| Sensor type | CMOS |
| Mount | M90 x 1 |
| Size | 97 x 180 x 76.9 mm |
| Maker | Teledyne Dalsa |
